基準方箱、T型基礎和基礎板

輕型T型基礎

該產品重量輕、成本低，適用于絕大部分臥加進行高效多樣加工。其重 量比同規格帶鋁質貼面的T型基礎輕30%以上。各面上的螺釘孔和定 位孔設計，使裝卸基礎板和其它夾具附件更為便捷。材質為30號灰鐵。

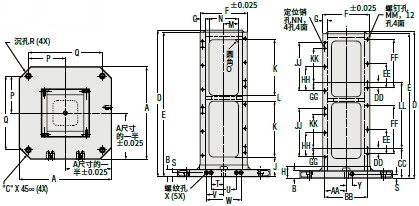

參數表 mm(in)
TC2C40616 TC2C50820 TC4C40808 TC4C51010
A 400mm 500mm 400mm 500mm
B 31.75 31.75 31.75 31.75
C 50.04 59.94 50.04 59.94
D 635.00 711.20 635.00 711.20
E 625.48 701.68 625.48 701.68
F 152.40 203.20 203.20 254.00
G 22.23 22.23 22.23 22.23
H 50.80 50.80 50.80 50.80
J 85.73 85.73 85.73 85.73
K 231.78 266.70 241.30 269.88
L 44.45 50.80 25.40 44.45
M 22.23 25.40 63.50 85.73
N 139.70 180.98 127.00 171.45
O 19.05 19.05 19.05 19.05
P 159.99 200.00 159.99 200.00
Q 319.99 400.00 319.99 400.00
R 15.88 15.88 15.88 15.88
S 18.01 18.01 18.01 18.01
T 54.99 54.99 54.99 54.99
U 109.98 109.98 109.98 109.98
V 75.01 75.01 75.01 75.01
W 150.01 150.01 150.01 150.01
X (5/8-11NC x 1 英寸深) (5/8-11NC x 1 英寸深) (5/8-11NC x 1 英寸深) (5/8-11NC x 1 英寸深)
Y 24.99 24.99 24.99 24.99
AA 190.50 239.71 92.08 117.48
BB 381.00 479.43 184.15 234.95
CC 117.48 117.48 130.18 130.18
DD 25.40 25.40 25.40 25.40
EE 104.78 117.48 104.78 117.48
FF 209.55 234.95 209.55 234.95
GG 158.75 184.15 38.10 38.10
HH 285.75 323.85 104.78 117.48
JJ (3/8-16NC x 0.88 英寸深) 3/8-16NC x 22.4mm深 209.55 234.95
KK (0.375 x 0.75 英寸深) (0.375 x 0.75 英寸深) 146.05 171.45
LL – – 285.75 323.85
MM – – (3/8-16NC x 0.88 英寸深) (3/8-16NC x 0.88 英寸深)
NN – – (0.375 x 0.75 英寸深) (0.375 x 0.75 英寸深)
重量kg 148 248 112 164

輕型方箱

該產品是另一個重量輕、成本低的優秀夾具產品。其重量比同規格 帶鋁質貼面的方箱輕30%以上。可以安裝普通和液壓虎鉗以及各種 其它夾具產品?？梢赃x配基礎板一起使用。材質為30號灰鐵。

基礎板
  • 多種規格的基礎板供選擇。
  • 訂貨時請注明使用A36鋼或6061T6鋁。
  • 也可以訂制不同的安裝孔或鍵位。
  • 基礎板厚度經磨削至±0.025mm。
  • 基礎板可以安裝在基準方箱和T型基礎上，以便快捷地裝卸夾具部件。
  • 也可以將虎鉗永久地固定在基礎板上。
型號 TC2C40616 TC2C50820 TC4C0808 TC4C51010
Part# FP416 FP520 FP408 FP510
X 398.78 497.84 203.2 254
Y 601.98 678.18 601.98 678.18
Z 23.88 23.88 23.88 23.88
